遼寧耐火材料哪家好

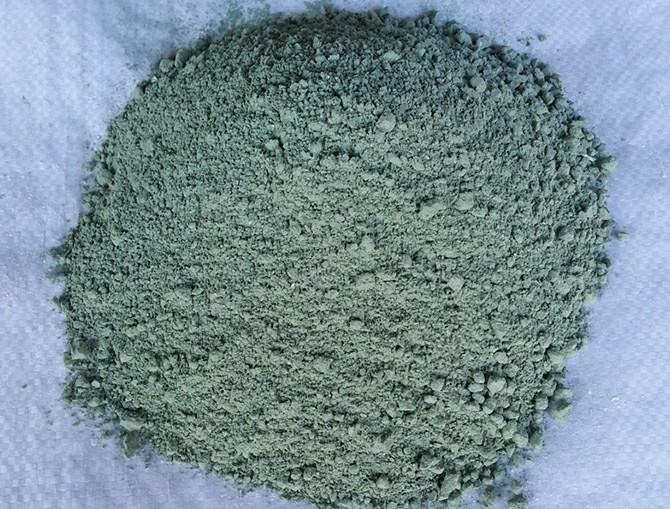

一、遼寧耐火材料筑爐所用材料質(zhì)量因素：中頻電爐筑爐材料一般用石英質(zhì)酸性爐襯料。石英砂、石英粉含硅量應在99.5%以上，帶油性晶體，透明、無雜質(zhì)。一般用河北省靈壽縣生產(chǎn)的高純石英砂（含硅量99.85%、硬度8、密度2.65、耐火度1850度）。
二、筑爐所用粘結(jié)劑因素：遼寧耐火材料傳統(tǒng)筑爐方法一般用硼酸作為粘結(jié)劑。硼酸既有優(yōu)點又有不足：優(yōu)點是低溫粘結(jié)快，一般在600-700度開始粘結(jié)；缺點是不耐高溫、不耐沖刷，在高溫條件下爐壁下部會出現(xiàn)涮爐的現(xiàn)象，從而使使用爐次大大降低。建議使用硼酐代替硼酸作為粘結(jié)劑，因為硼酐具有高溫粘結(jié)、熔點高、耐高溫、耐沖刷等特點。
三、筑爐所用材料配比因素：一般用戶自己調(diào)制，在調(diào)制過程中工人不按照正確配比進行操作，調(diào)制的爐襯料不均勻、密度不夠，導致爐襯壽命短，一般約為40-50爐。遼寧耐火材料建議用專業(yè)生產(chǎn)爐襯料廠家調(diào)制的成品爐襯料。特點：配比一致、攪拌均勻、密度高，爐襯使用壽命明顯的高于人工調(diào)制爐襯料的1-2倍。
四、調(diào)制爐襯料場地因素：平時用戶自己調(diào)制時沒有專用的調(diào)制場地，在調(diào)制爐襯料過程中易混入鐵銷、鐵豆等雜物，從而使爐次大大降低。建議使用專業(yè)生產(chǎn)爐襯料的廠家生產(chǎn)的爐襯料。特點：具有專業(yè)的生產(chǎn)車間，沒有鐵銷、鐵豆等雜物。
五、原料因素：現(xiàn)階段原材料緊缺、物價上漲，一些企業(yè)為了降低成本，低價進購原材料如：鐵豆、鐵銷、水洗料等，其中含有雜質(zhì)，對爐襯具有較大的侵蝕，使其使用壽命明顯縮短。
六、中頻電爐爐殼自身因素：中頻電爐由爐殼和感應線圈組合而成。爐殼分左右兩塊，之間有8條不銹鋼螺絲和若干塊石棉墊連接。在使用過程中8條不銹鋼螺絲不可松動，石棉墊不可缺少。若螺絲松動，出鐵水時爐殼會產(chǎn)生前后扭曲，并帶動感應線圈扭曲，使爐襯料松動出現(xiàn)裂紋，從而鐵水滲出穿爐。解決方案：更換石棉墊，擰緊8條螺絲。
七、大石橋耐火材料感應線圈因素：感應線圈是由一根銅管繞制成數(shù)個圈，每圈有5-8個銅螺絲，并有絕緣膠木連接。在使用過程中銅圈上螺絲不可短缺，一旦缺少感應線圈會產(chǎn)生電磁振動力，不斷擊打爐襯料，使爐襯料松動出現(xiàn)裂紋，導致鐵水滲出穿爐。
八、絕緣膠木因素：絕緣膠木位于感應線圈的圈與圈之間連接，鐵水出爐時絕緣膠木支撐著整個感應線圈、爐襯料和鐵水的重量。一旦支撐不住所承受的重量，絕緣膠木會彎曲，此時爐襯料也會出現(xiàn)松動，主要在爐壁的后下方與爐底結(jié)合部位出現(xiàn)裂紋，導致鐵水滲出，出現(xiàn)"穿爐"現(xiàn)象。解決方案：每根絕緣膠木與爐殼之間用耐火磚砌筑，營口耐火材料使得爐殼與感應線圈形成一個整體，從而增加感應線圈的穩(wěn)定性，以提高爐襯料使用爐次。
九、爐殼與感應線圈之間間隙因素：一般廠家所使用的中頻電爐多為標準的0.5噸、0.75噸、1噸、1.5噸、2噸、3噸，但是有個別廠家為了提高生產(chǎn)量，把感應線圈加大，由0.5噸變成0.75噸，0.75噸變成1噸．使得感應線圈與爐殼之間間隙變小，在熔煉過程中感應線圈與爐殼形成一個較大磁場源，這時既費爐襯料又費電。解決方案：更換成標準的中頻電爐（感應線圈與爐殼的間隙一般為250mm-300mm）。
